Gioăng teflon DN100 (ron PTFE) theo JIS 10K, ANSI 150 và PN16

Gioăng teflon DN100, tức ron teflon DN100, là vòng PTFE nguyên sinh dày 3mm cho bích đường ống chính. JIS 10K là 115x159mm, JIS 16K, 20K là 115x165mm, ANSI 150 là 114,3×174,6mm, PN16 là 115x162mm. Bộ gioăng DN100 thường đặt dày 3mm, cắt từ tấm cùng độ dày.

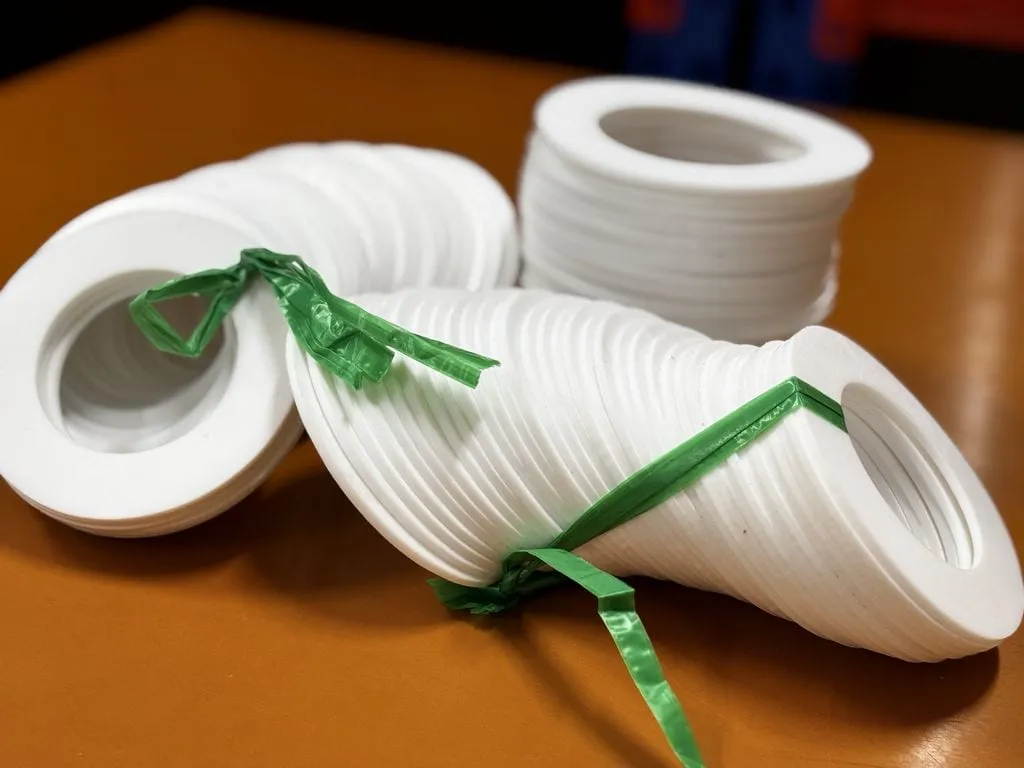

Thông số kỹ thuật gioăng teflon DN100

Từ DN100 độ dày hay đặt chuyển lên 3mm cho cả dải DN100 đến DN300. Vòng cắt CNC từ PTFE nguyên sinh của kho, nhiệt làm việc liên tục -180 đến +260 độ C; kích thước theo JIS B 2404, ASME B16.21 và EN 1514-1.

Vật liệu	PTFE nguyên sinh, gia công CNC từ tấm tồn kho
Nhiệt làm việc	-180 đến +260 độ C liên tục
JIS 10K (trong x ngoài)	115x159mm
JIS 16K, 20K	115x165mm
ANSI 150	114,3×174,6mm
PN16	115x162mm
Tiêu chuẩn tra kích thước	JIS B 2404, ASME B16.21, EN 1514-1
Độ dày hay đặt	3mm
Kiểu gioăng	IBC nằm gọn trong vòng bu lông, hoặc kín mặt khoét lỗ bu lông theo bản vẽ
Chảy nguội	Vật liệu chảy nguội, nên kiểm tra và siết lại bu lông sau lần gia nhiệt đầu
Hoá chất	pH 0 đến 14, trừ kim loại kiềm nóng chảy và flo nguyên tố
Không dùng	Không áp dụng cho bích JIS 2K, 5K; quá 260 độ C liên tục thì đổi sang gioăng graphite
Tấm phôi	Cắt từ tấm teflon 3mm của kho
Dung sai cắt CNC	±0,3 đến 0,5mm
Giá	Báo giá theo cỡ và số lượng

Bảng tra kích thước gioăng teflon DN100 theo tiêu chuẩn bích

Ở DN100, ANSI 150 có vành rộng hơn hẳn ba tiêu chuẩn còn lại: lỗ trong 114,3mm nhưng đường kính ngoài 174,6mm. JIS 10K và 16K, 20K cùng lỗ trong 115mm, ngoài 159mm và 165mm; PN16 nằm giữa với 162mm. Bảng đủ D, C và số lỗ bu lông của bích nằm ở bài tiêu chuẩn mặt bích JIS 10K.

DN	Nhóm	JIS 10K (trong x ngoài)	JIS 16K, 20K	ANSI 150	PN16
DN80	Cỡ liền kề	90×134	90×140	88,9×136,5	90×142
DN100	Cỡ này	115×159	115×165	114,3×174,6	115×162
DN125	Cỡ liền kề	141×190	141×203	141,3×196,9	141×192

Hai cỡ nhỏ hơn là gioăng teflon DN80 và gioăng teflon DN65 dày 2mm; cỡ lớn hơn liền kề là DN125, vòng JIS 10K của nó là 141x190mm và cũng dày 3mm. bảng tra gioăng teflon theo DN gom đủ dải.

Gioăng teflon DN100 cho đường ống chính và bồn chứa

Bích DN100 nối đường ống chính, cửa bồn và thiết bị phản ứng. Đây là cỡ đầu tiên của nhóm dày 3mm.

PTFE chảy nguội, nên bu lông cần siết lại sau lần chạy nóng đầu tiên. Quá 260 độ C liên tục thì dùng gioăng graphite.

Bảng giá gioăng teflon DN100

Giá gioăng DN100 báo theo cỡ, kiểu vòng và số lượng; độ dày hay đặt 3mm. Vòng kín mặt, vòng phẳng trong tâm bu lông và vòng cắt theo bản vẽ mỗi loại một dòng, đơn vị tính là cái.

Quy cách	Đơn vị	Giá
Gioăng DN100 vòng phẳng trong tâm bu lông, dày 3mm	cái	Báo giá theo cỡ và số lượng
Gioăng DN100 kín mặt có lỗ bu lông	cái	Báo giá theo cỡ và số lượng
Gioăng DN100 cắt theo mẫu cũ hoặc bản vẽ	cái	Báo giá theo cỡ và số lượng

Đo bích để đặt đúng gioăng teflon DN100

Đọc ký hiệu trên bích, đo đường kính trong ống và vòng tâm bu lông. Ở DN100, đường kính ngoài của ANSI 150 là 174,6mm còn JIS 10K chỉ 159mm, nên vòng cắt nhầm tiêu chuẩn sẽ không khớp với bích. Đường hơi nóng thì đối chiếu trần nhiệt ở bài teflon chịu nhiệt.

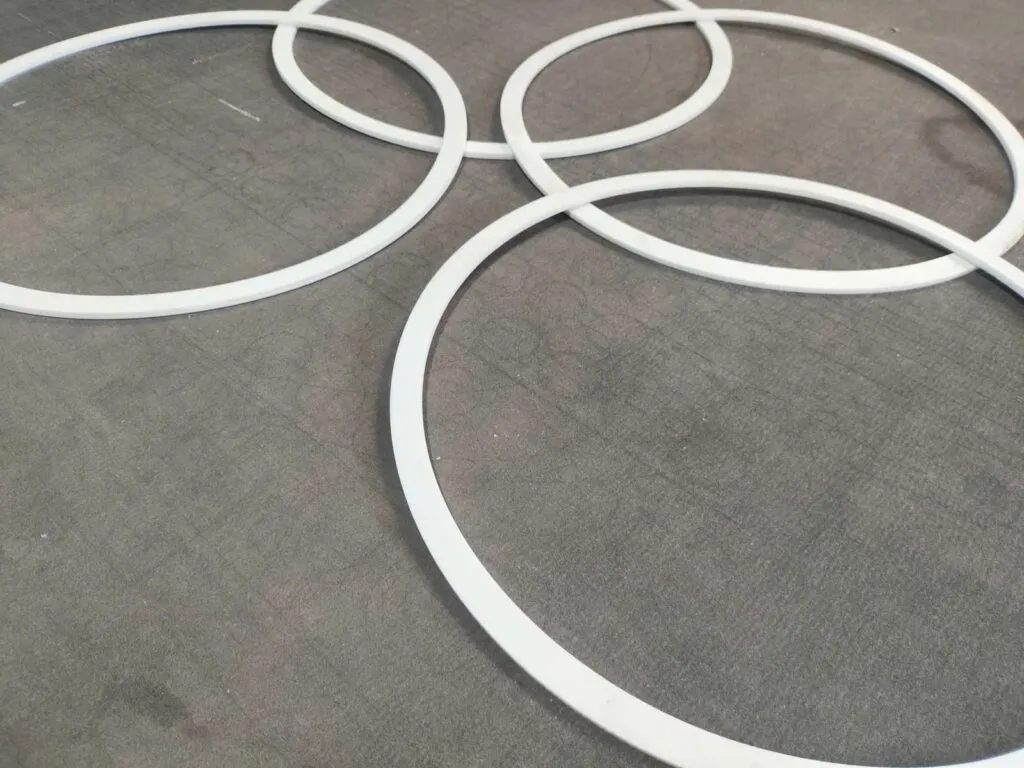

Cắt gioăng teflon DN100 bằng máy CNC theo yêu cầu

Cắt CNC vòng DN100 từ tấm teflon 3mm của kho theo bản vẽ hoặc mẫu cũ, khoét lỗ bu lông, dung sai ±0,3 đến 0,5mm. Cỡ, số lượng, bản vẽ hoặc ảnh có thước gửi qua Zalo.
