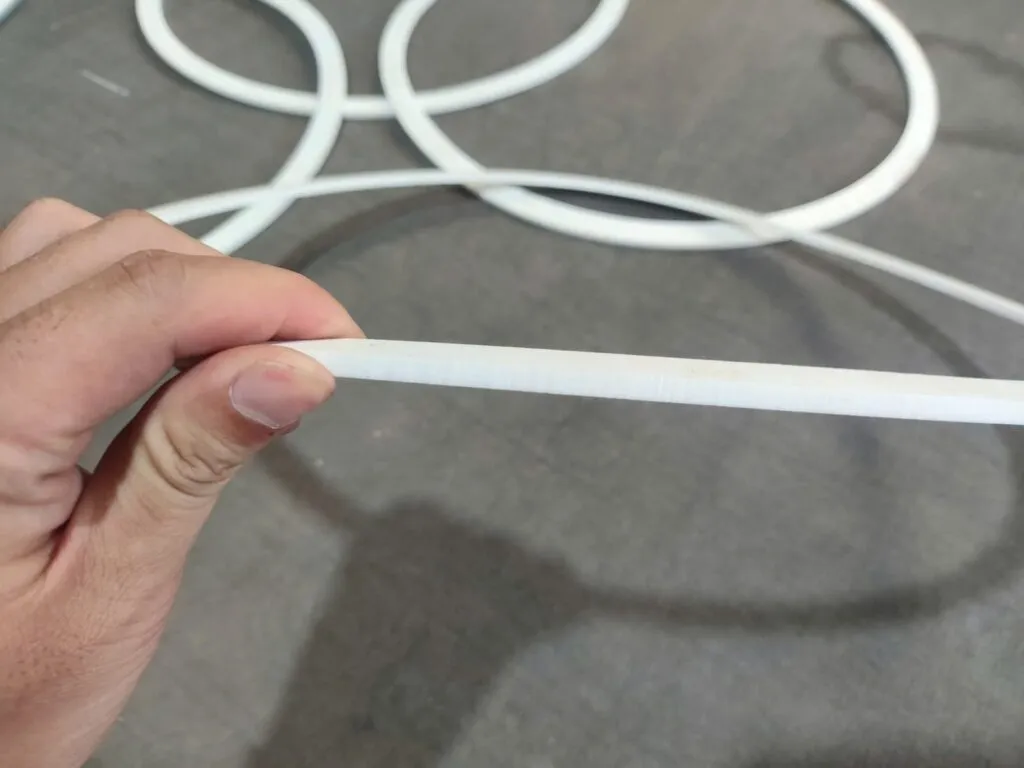

Gioăng teflon DN80 (ron PTFE) theo JIS 10K, ANSI 150 và PN16

Từ gioăng teflon DN80 trở lên, JIS 16K, 20K không còn cùng đường kính ngoài với JIS 10K: vòng 90x140mm so với 90x134mm. ANSI 150 là 88,9×136,5mm, PN16 là 90x142mm; ron teflon DN80 dày hay đặt 2mm. DN80 thường cắt dày 2mm.

Thông số kỹ thuật gioăng teflon DN80

DN80 là cỡ cuối cùng của nhóm dày 2mm (DN32 đến DN80). Vòng cắt CNC từ PTFE nguyên sinh của kho, chịu liên tục -180 đến +260 độ C. Bảng sau ghi số đo theo JIS B 2404, ASME B16.21 và EN 1514-1.

Vật liệu	PTFE nguyên sinh, cắt CNC từ tấm của kho
Nhiệt làm việc	-180 đến +260 độ C liên tục
JIS 10K (trong x ngoài)	90x134mm
JIS 16K, 20K	90x140mm
ANSI 150	88,9×136,5mm
PN16	90x142mm
Tiêu chuẩn tra kích thước	JIS B 2404, ASME B16.21, EN 1514-1
Độ dày hay đặt	2mm
Kiểu gioăng	Vòng phẳng trong tâm bu lông (IBC) hoặc kín mặt có lỗ bu lông theo bản vẽ
Chảy nguội	Lực ép giảm dần theo thời gian; cần siết lại bu lông sau chu kỳ nóng đầu tiên
Hoá chất	Dải pH 0 đến 14, ngoại trừ flo nguyên tố và kim loại kiềm nóng chảy
Không dùng	Bích JIS 2K, 5K; trên 260 độ C liên tục chuyển sang gioăng graphite
Tấm phôi	Cắt từ tấm teflon 2mm của kho
Dung sai cắt CNC	±0,3 đến 0,5mm
Giá	Báo giá theo cỡ và số lượng

Bảng tra kích thước gioăng teflon DN80 theo tiêu chuẩn bích

Đây là cỡ đầu tiên trong bảng mà hai nhóm JIS lệch nhau: lỗ trong cùng 90mm nhưng đường kính ngoài 134mm ở JIS 10K và 140mm ở JIS 16K, 20K. Nghĩa là chuyển từ bích 10K sang 16K là phải đổi vòng, dù DN không đổi. Chưa chắc bích là 10K hay 16K thì so với bài tiêu chuẩn mặt bích JIS 10K.

DN	Nhóm	JIS 10K (trong x ngoài)	JIS 16K, 20K	ANSI 150	PN16
DN65	Cỡ liền kề	77×124	77×124	73,0×123,8	77×127
DN80	Cỡ này	90×134	90×140	88,9×136,5	90×142
DN100	Cỡ liền kề	115×159	115×165	114,3×174,6	115×162

Cỡ trên là gioăng teflon DN65, cỡ dưới là gioăng teflon DN100 với độ dày hay đặt tăng lên 3mm. Bảng chung của kho nằm ở bảng tra gioăng teflon theo DN.

Gioăng teflon DN80 trên đường ống chính và cửa bồn

DN80 gặp nhiều ở đường ống chính, cửa vào ra của bồn chứa và đầu bơm lớn. Từ cỡ này trở lên, hai nhóm JIS bắt đầu cho vòng khác nhau.

Sau lần chạy nóng đầu tiên, PTFE đã chảy nguội, lực ép giảm, nên siết lại bu lông. Dải hoá chất pH 0 đến 14 áp dụng, trừ kim loại kiềm nóng chảy và flo nguyên tố.

Bảng giá gioăng teflon DN80

Giá gioăng DN80 báo theo kiểu vòng, độ dày 2mm và số lượng đặt. Bảng chưa nêu số tiền cố định cho vòng phẳng, vòng kín mặt hay vòng cắt theo mẫu.

Quy cách	Đơn vị	Giá
Gioăng DN80 vòng phẳng trong tâm bu lông, dày 2mm	cái	Báo giá theo cỡ và số lượng
Gioăng DN80 kín mặt có lỗ bu lông	cái	Báo giá theo cỡ và số lượng
Gioăng DN80 cắt theo mẫu cũ hoặc bản vẽ	cái	Báo giá theo cỡ và số lượng

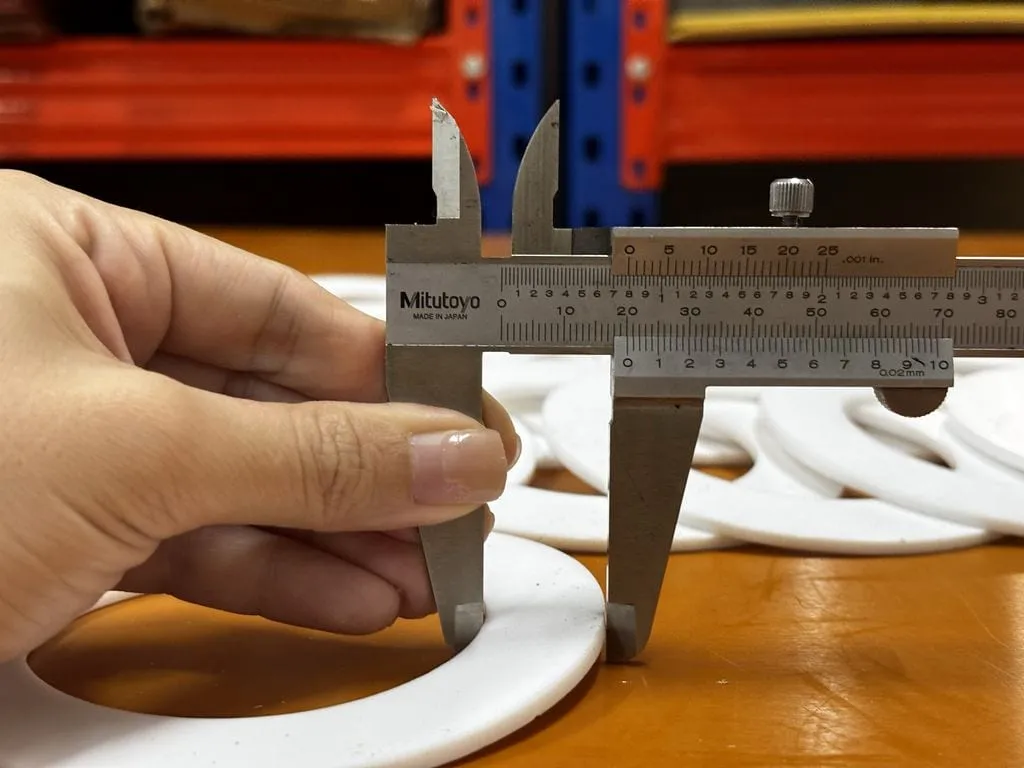

Đo bích để đặt đúng gioăng teflon DN80

Xác định bích là JIS 10K hay JIS 16K, 20K trước, vì chênh 6mm đường kính ngoài (134mm và 140mm). Sau đó mới đo lỗ trong, vòng tâm bu lông, và đối chiếu ANSI 150 hoặc PN16 nếu bích nhập khẩu.

Cắt gioăng teflon DN80 bằng máy CNC theo yêu cầu

Máy CNC cắt vòng DN80 theo bản vẽ hoặc mẫu cũ, dung sai ±0,3 đến 0,5mm, có khoét lỗ bu lông. Phôi dùng tấm teflon 2mm. Ảnh vòng cũ cạnh thước, kèm số lượng, gửi qua Zalo.
