Gioăng teflon DN65 (ron PTFE) theo JIS 10K, ANSI 150 và PN16

Lỗ trong của gioăng teflon DN65 là 77mm với bích JIS nhưng chỉ 73,0mm với ANSI 150. Ron teflon DN65 dày 2mm theo mức hay đặt, vòng JIS 10K là 77x124mm, ANSI 150 là 73,0x123,8mm, PN16 là 77x127mm. Dày hay đặt 2mm cho cỡ này.

Thông số kỹ thuật gioăng teflon DN65

Vòng DN65 cắt CNC từ tấm PTFE nguyên sinh của kho, làm việc liên tục -180 đến +260 độ C, độ dày hay đặt 2mm. Thông số tra theo JIS B 2404, ASME B16.21 và EN 1514-1, tổng hợp trong bảng sau.

Vật liệu	Tấm PTFE nguyên sinh cắt CNC thành vòng đệm
Nhiệt làm việc	-180 đến +260 độ C liên tục
JIS 10K (trong x ngoài)	77x124mm
JIS 16K, 20K	77x124mm
ANSI 150	73,0x123,8mm
PN16	77x127mm
Tiêu chuẩn tra kích thước	JIS B 2404, ASME B16.21, EN 1514-1
Độ dày hay đặt	2mm

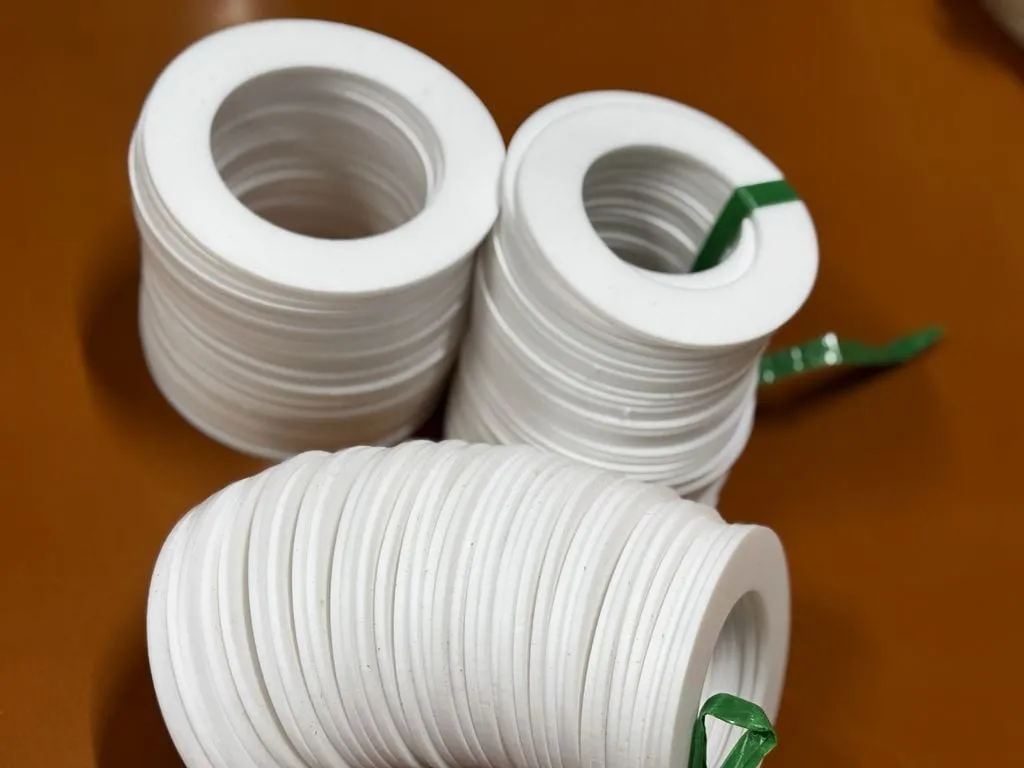

Kiểu gioăng	Hai kiểu: vòng phẳng trong tâm bu lông, hoặc kín mặt có khoét lỗ bu lông theo bản vẽ
Chảy nguội	Mất dần lực ép; siết lại bu lông sau lần chạy nóng đầu tiên
Hoá chất	Chịu pH 0 đến 14; loại trừ kim loại kiềm nóng chảy và flo nguyên tố
Không dùng	Bích JIS 2K, 5K không thuộc phạm vi; trên 260 độ C liên tục dùng gioăng graphite
Tấm phôi	Cắt từ tấm teflon 2mm của kho
Dung sai cắt CNC	±0,3 đến 0,5mm
Giá	Báo giá theo cỡ và số lượng

Bảng tra kích thước gioăng teflon DN65 theo tiêu chuẩn bích

Ở DN65, lỗ trong của ANSI 150 hẹp hơn hẳn hai tiêu chuẩn còn lại: 73,0mm so với 77mm. Đường kính ngoài thì sát nhau hơn, 124mm (JIS), 123,8mm (ANSI 150) và 127mm (PN16). Đường kính ngoài bích và vòng bu lông của từng cỡ xem ở tiêu chuẩn mặt bích JIS 10K.

DN	Nhóm	JIS 10K (trong x ngoài)	JIS 16K, 20K (mm)	ANSI 150 (mm)	PN16 (mm)
DN50	Cỡ liền kề	61x104	61x104	60,3x104,8	61x107
DN65	Cỡ này	77x124	77x124	73,0x123,8	77x127
DN80	Cỡ liền kề	90x134	90x140	88,9x136,5	90x142

Liền kề là gioăng teflon DN50 ở hàng trên và gioăng teflon DN80 ở hàng dưới. Với DN80, hai nhóm JIS bắt đầu tách ra về đường kính ngoài; toàn bộ dải cỡ có sẵn trong bảng tra gioăng teflon theo DN.

Gioăng teflon DN65 cho đường ống chính cỡ vừa

DN65 xuất hiện ở đường ống chính cỡ vừa, ống hút bơm công suất lớn và đầu ra bồn chứa nhỏ. Vòng 2mm lót giữa hai mặt bích phải che kín cả vành lỗ, nên lỗ trong lệch 4mm giữa JIS và ANSI là đủ để vòng không khớp.

PTFE nguyên sinh chịu dải pH 0 đến 14, trừ kim loại kiềm nóng chảy và flo nguyên tố. Do chảy nguội, bu lông cần siết lại sau lần chạy nóng đầu tiên.

Bảng giá gioăng teflon DN65

Giá gioăng DN65 báo theo cỡ và số lượng, không niêm yết cố định. Ba hạng mục: vòng phẳng trong tâm bu lông dày 2mm, vòng kín mặt có lỗ bu lông, vòng cắt theo bản vẽ hoặc mẫu cũ.

Quy cách	Đơn vị	Giá
Gioăng DN65 vòng phẳng trong tâm bu lông, dày 2mm	cái	Báo giá theo cỡ và số lượng
Gioăng DN65 kín mặt có lỗ bu lông	cái	Báo giá theo cỡ và số lượng
Gioăng DN65 cắt theo mẫu cũ hoặc bản vẽ	cái	Báo giá theo cỡ và số lượng

Đo bích để đặt đúng gioăng teflon DN65

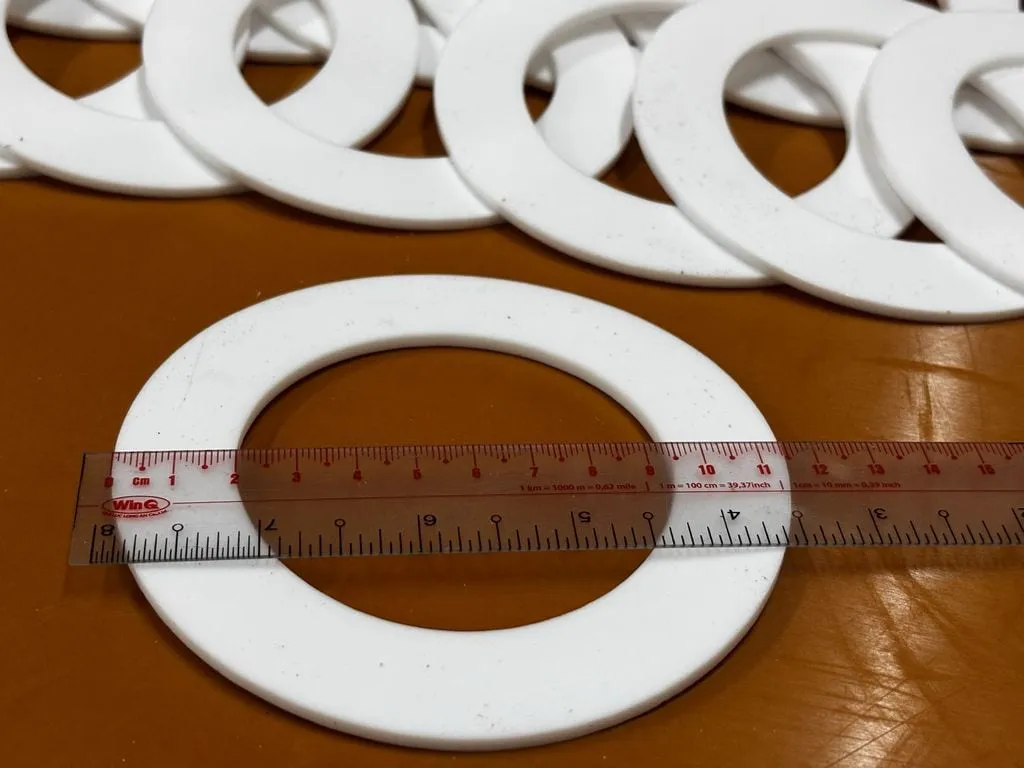

Cầm thước đo lỗ trong ống, vòng tâm bu lông và nhìn ký hiệu bích. Ở DN65, trộn lẫn JIS với ANSI là lỗi hay gặp vì đường kính ngoài gần như bằng nhau (124mm và 123,8mm) trong khi lỗ trong lệch nhau (77mm và 73,0mm).

Cắt gioăng teflon DN65 bằng máy CNC theo yêu cầu

CNC cắt vòng DN65 theo bản vẽ, mẫu cũ, có khoét lỗ bu lông, dung sai ±0,3 đến 0,5mm. Phôi từ tấm teflon 2mm. Gửi bản vẽ hoặc ảnh có thước qua Zalo kèm số lượng để nhận báo giá.
