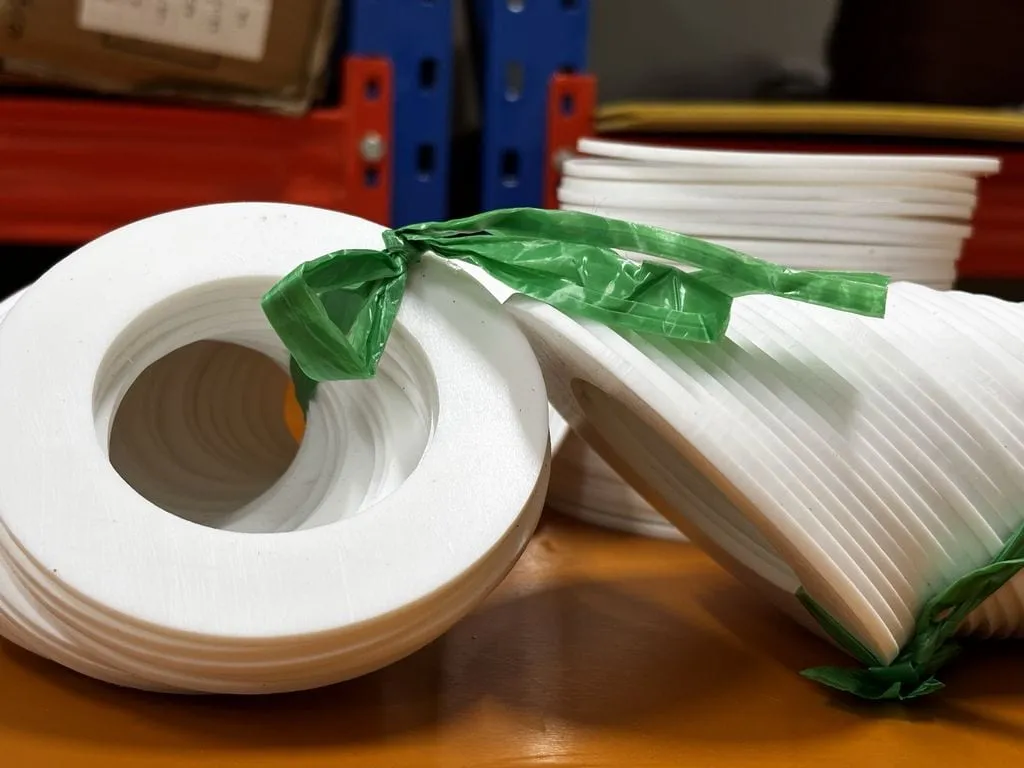

Gioăng teflon DN50 (ron PTFE) theo JIS 10K, ANSI 150 và PN16

Gioăng teflon DN50 là vòng đệm PTFE nguyên sinh dày 2mm cho bích đường ống cỡ DN50: JIS 10K 61x104mm, ANSI 150 60,3×104,8mm, PN16 61x107mm. Người mua cũng gõ ron teflon DN50 cho đúng loại vòng này. Đơn DN50 phần nhiều lấy dày 2mm.

Thông số kỹ thuật gioăng teflon DN50

Gioăng DN50 làm từ tấm PTFE nguyên sinh có sẵn, nhiệt làm việc liên tục từ -180 đến +260 độ C. Kích thước tra theo JIS B 2404, ASME B16.21 và EN 1514-1; bảng bên dưới gom các thông số dùng khi đặt.

Vật liệu	PTFE nguyên sinh, gia công CNC từ tấm tồn kho
Nhiệt làm việc	-180 đến +260 độ C liên tục
JIS 10K (trong x ngoài)	61x104mm
JIS 16K, 20K	61x104mm
ANSI 150	60,3×104,8mm
PN16	61x107mm
Tiêu chuẩn tra kích thước	JIS B 2404, ASME B16.21, EN 1514-1
Độ dày hay đặt	2mm
Kiểu gioăng	IBC nằm gọn trong vòng bu lông, hoặc kín mặt khoét lỗ bu lông theo bản vẽ
Chảy nguội	Vật liệu chảy nguội, nên kiểm tra và siết lại bu lông sau lần gia nhiệt đầu
Hoá chất	pH 0 đến 14, trừ kim loại kiềm nóng chảy và flo nguyên tố
Không dùng	Không áp dụng cho bích JIS 2K, 5K; quá 260 độ C liên tục thì đổi sang gioăng graphite
Tấm phôi	Cắt từ tấm teflon 2mm của kho
Dung sai cắt CNC	±0,3 đến 0,5mm
Giá	Báo giá theo cỡ và số lượng

Bảng tra kích thước gioăng teflon DN50 theo tiêu chuẩn bích

Ba tiêu chuẩn cho DN50 gần nhau về đường kính ngoài: 104mm (JIS), 104,8mm (ANSI 150) và 107mm (PN16); lỗ trong cũng sát nhau với 61mm, 60,3mm và 61mm. JIS 16K, 20K giữ nguyên số của JIS 10K. Bảng bích theo tiêu chuẩn mặt bích JIS 10K giúp kiểm lại trước khi đặt cắt.

DN	Nhóm	JIS 10K (trong x ngoài)	JIS 16K, 20K	ANSI 150	PN16
DN40	Cỡ liền kề	49×89	49×89	48,4×85,7	49×92
DN50	Cỡ này	61×104	61×104	60,3×104,8	61×107
DN65	Cỡ liền kề	77×124	77×124	73,0×123,8	77×127

Hàng trên là gioăng teflon DN40, hàng dưới là gioăng teflon DN65; lên DN65 lỗ trong nhảy tới 77mm ở JIS, còn ANSI 150 là 73,0mm. Từng cỡ riêng lẻ khác đều xem được trong bảng tra gioăng teflon theo DN.

Gioăng teflon DN50 trên đường ống nhánh của nhà máy

DN50 là cỡ hay thấy ở đường ống nhánh trong nhà máy hoá chất và xử lý nước thải, nơi vòng 2mm lót giữa hai mặt bích.

Nếu đường ống phục vụ thực phẩm, giấy tờ vật liệu được kiểm chứng theo lô khi đặt. Trên 260 độ C liên tục thì cần gioăng graphite chứ không phải PTFE.

Bảng giá gioăng teflon DN50

Báo giá DN50 gồm ba dòng: vòng phẳng trong tâm bu lông dày 2mm, vòng kín mặt có lỗ bu lông, vòng cắt theo mẫu cũ hoặc bản vẽ. Mỗi dòng tính theo số lượng nên chưa có đơn giá cố định.

Quy cách	Đơn vị	Giá
Gioăng DN50 vòng phẳng trong tâm bu lông, dày 2mm	cái	Báo giá theo cỡ và số lượng
Gioăng DN50 kín mặt có lỗ bu lông	cái	Báo giá theo cỡ và số lượng
Gioăng DN50 cắt theo mẫu cũ hoặc bản vẽ	cái	Báo giá theo cỡ và số lượng

Đo bích để đặt đúng gioăng teflon DN50

Chụp hoặc ghi lại ký hiệu trên bích, rồi đo đường kính trong ống và vòng tâm bu lông. Với DN50, lỗ trong của ba tiêu chuẩn gần như trùng nhau, còn đường kính ngoài vẫn có hai mức, 104mm và 107mm, nên cần biết bích thuộc nhóm nào mới cắt được vòng khớp.

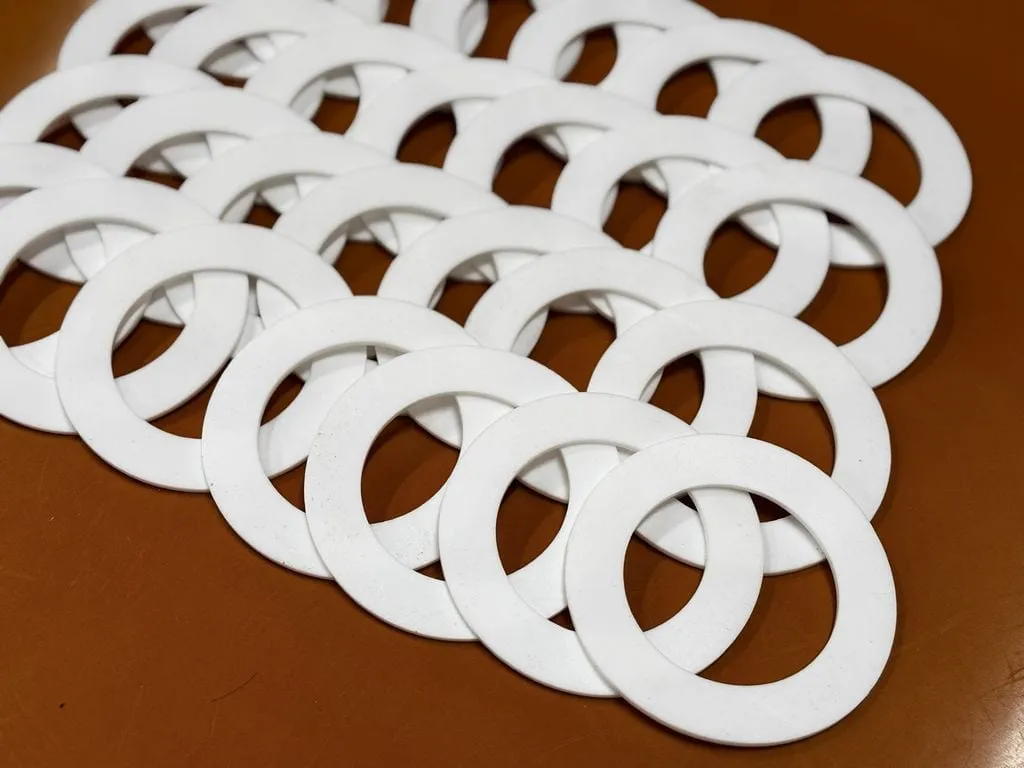

Cắt gioăng teflon DN50 bằng máy CNC theo yêu cầu

Vòng DN50 được cắt CNC theo bản vẽ hoặc đúng mẫu cũ, khoét lỗ bu lông, dung sai ±0,3 đến 0,5mm, từ phôi tấm teflon 2mm. Đơn đặt chỉ cần cỡ, số lượng và bản vẽ hoặc ảnh có thước gửi qua Zalo.
