Gioăng teflon DN15 (ron PTFE) theo JIS 10K, ANSI 150 và PN16

Gioăng teflon DN15, người mua còn gọi ron teflon DN15, là vòng đệm bích cắt từ tấm PTFE nguyên sinh cho đường ống nhỏ. Bích JIS 10K dùng vòng 22x58mm (trong x ngoài), bích ANSI 150 dùng vòng 21,4×47,6mm, độ dày hay đặt 1,5mm.

Thông số kỹ thuật gioăng teflon DN15

Vòng DN15 cắt CNC từ tấm PTFE nguyên sinh của kho, nhiệt làm việc từ -180 đến +260 độ C liên tục. Số đo đối chiếu theo JIS B 2404, ASME B16.21 và EN 1514-1; bảng dưới liệt kê những mục cần chốt trước khi đặt vòng đệm DN15.

Vật liệu	PTFE nguyên sinh, cắt CNC từ tấm của kho
Nhiệt làm việc	-180 đến +260 độ C liên tục
JIS 10K (trong x ngoài)	22x58mm
JIS 16K, 20K	22x58mm
ANSI 150	21,4×47,6mm
PN16	22x50mm
Tiêu chuẩn tra kích thước	JIS B 2404, ASME B16.21, EN 1514-1
Độ dày hay đặt	1,5mm
Kiểu gioăng	Vòng phẳng trong tâm bu lông (IBC) hoặc kín mặt có lỗ bu lông theo bản vẽ
Chảy nguội	Lực ép giảm dần theo thời gian; cần siết lại bu lông sau chu kỳ nóng đầu tiên
Hoá chất	Dải pH 0 đến 14, ngoại trừ flo nguyên tố và kim loại kiềm nóng chảy
Không dùng	Bích JIS 2K, 5K; trên 260 độ C liên tục chuyển sang gioăng graphite
Tấm phôi	Cắt từ tấm teflon 2mm của kho, hoặc tấm 1,5mm đặt riêng
Dung sai cắt CNC	±0,3 đến 0,5mm
Giá	Báo giá theo cỡ và số lượng

Bảng tra kích thước gioăng teflon DN15 theo tiêu chuẩn bích

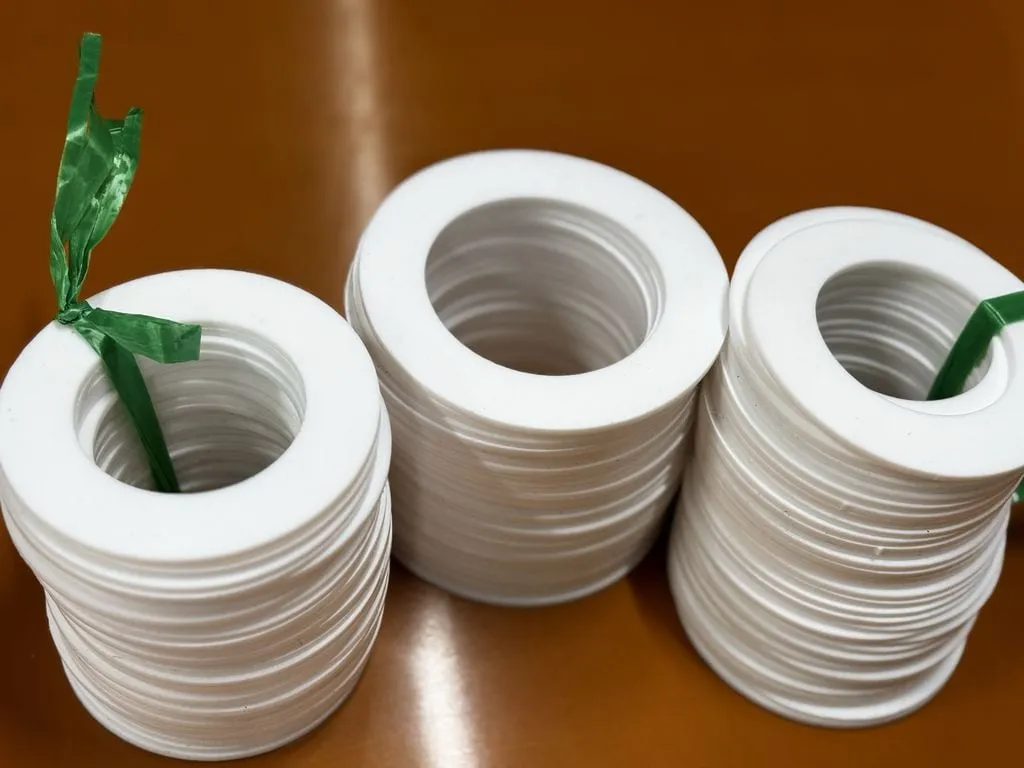

Bảng dưới đặt DN15 cạnh gioăng teflon DN20 theo bốn nhóm tiêu chuẩn bích. Ở DN15, JIS 10K và JIS 16K, 20K cho cùng 22x58mm; PN16 hẹp ngoài hơn (50mm) và ANSI 150 hẹp hơn nữa (47,6mm). Muốn đối chiếu thêm đường kính bích và vòng tâm bu lông thì xem bài tiêu chuẩn mặt bích JIS 10K.

DN	Nhóm	JIS 10K (trong x ngoài)	JIS 16K, 20K	ANSI 150	PN16
DN15	Cỡ này	22×58	22×58	21,4×47,6	22×50
DN20	Cỡ liền kề	28×63	28×63	27,0×57,2	28×60

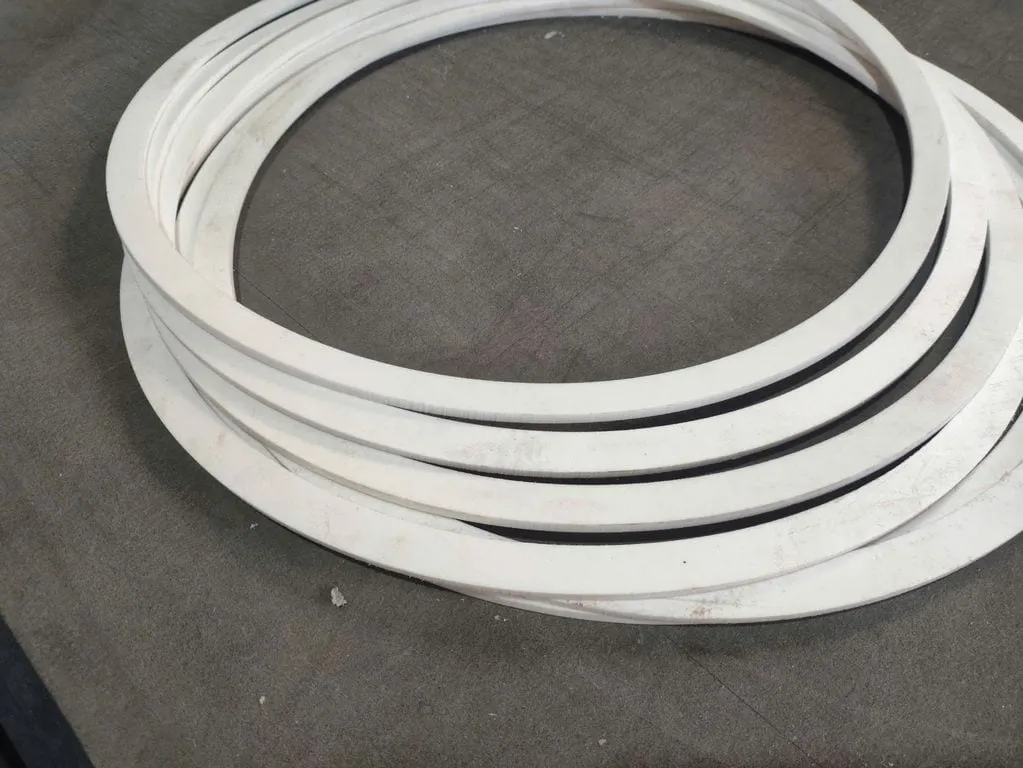

Toàn dải DN15 đến DN300 nằm trong bảng tra gioăng teflon theo DN. Lên gioăng teflon DN25, vòng đệm vẫn dày 1,5mm nhưng lỗ trong và đường kính ngoài đều rộng ra, nên một vòng không dùng chung được cho ba cỡ.

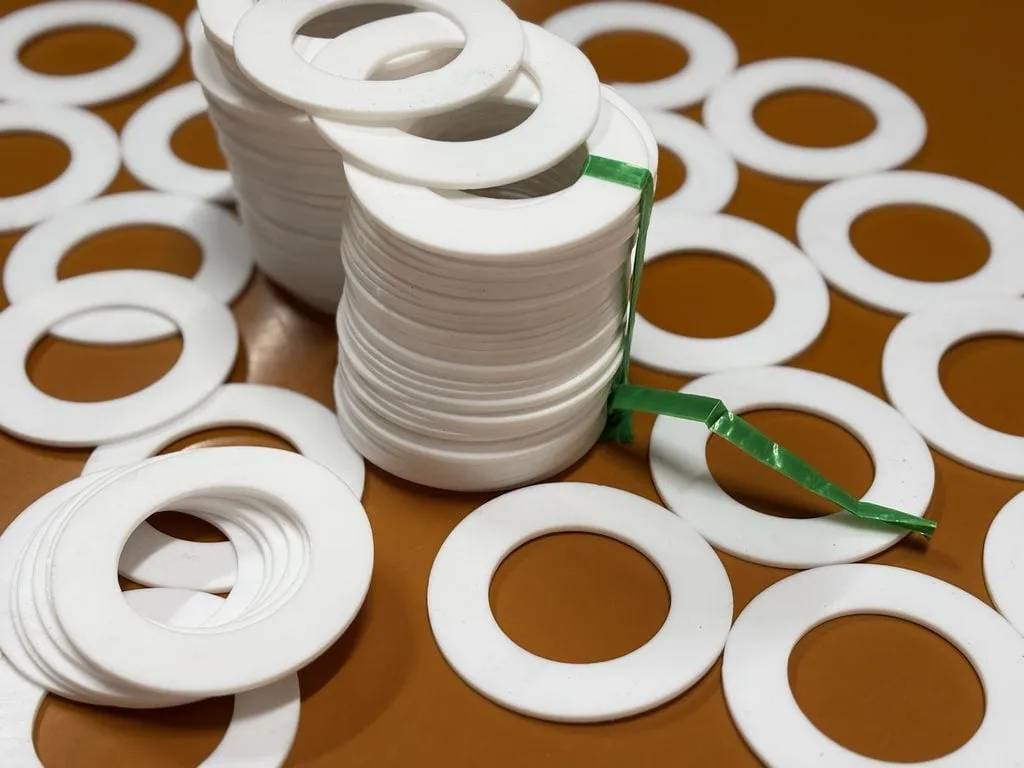

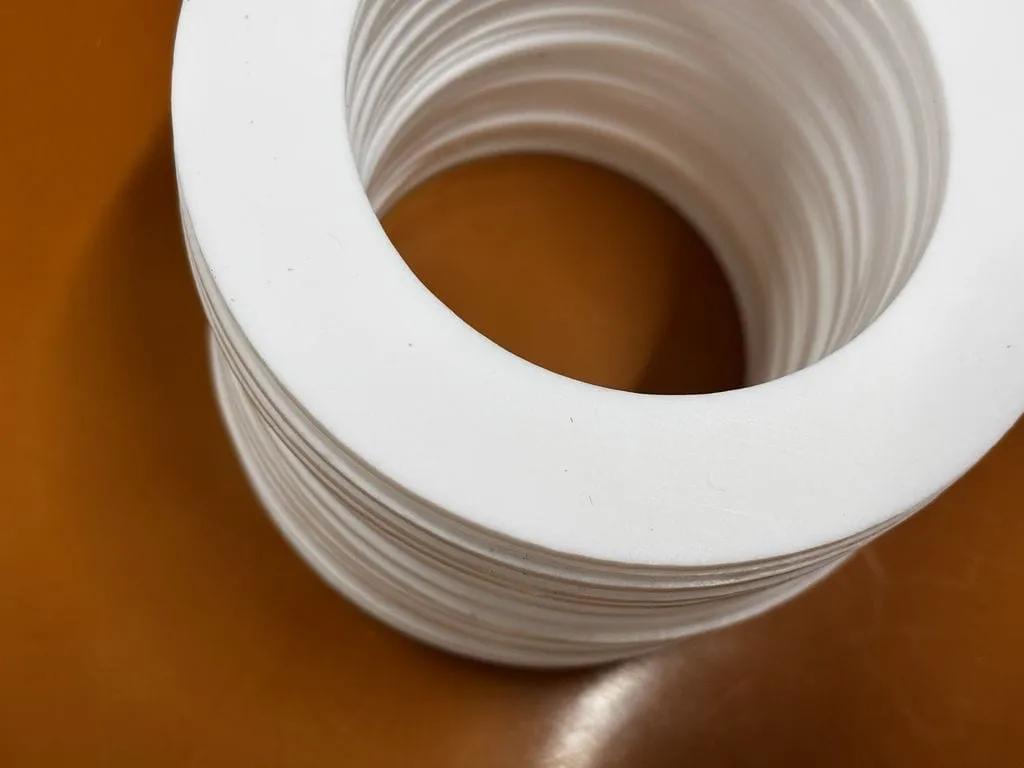

Gioăng teflon DN15 trên van và ống nhỏ

Bích DN15 thường nằm ở đầu nối van, nhánh lấy mẫu và đường dẫn hoá chất đường kính nhỏ, nơi mỗi vòng đệm chỉ rộng vài chục milimet.

PTFE đi qua dải pH 0 đến 14 nên một loại vòng phục vụ được cả đường axit lẫn đường kiềm; ngoại lệ là kim loại kiềm nóng chảy và flo nguyên tố. Quá 260 độ C liên tục thì chuyển sang gioăng graphite.

Bảng giá gioăng teflon DN15

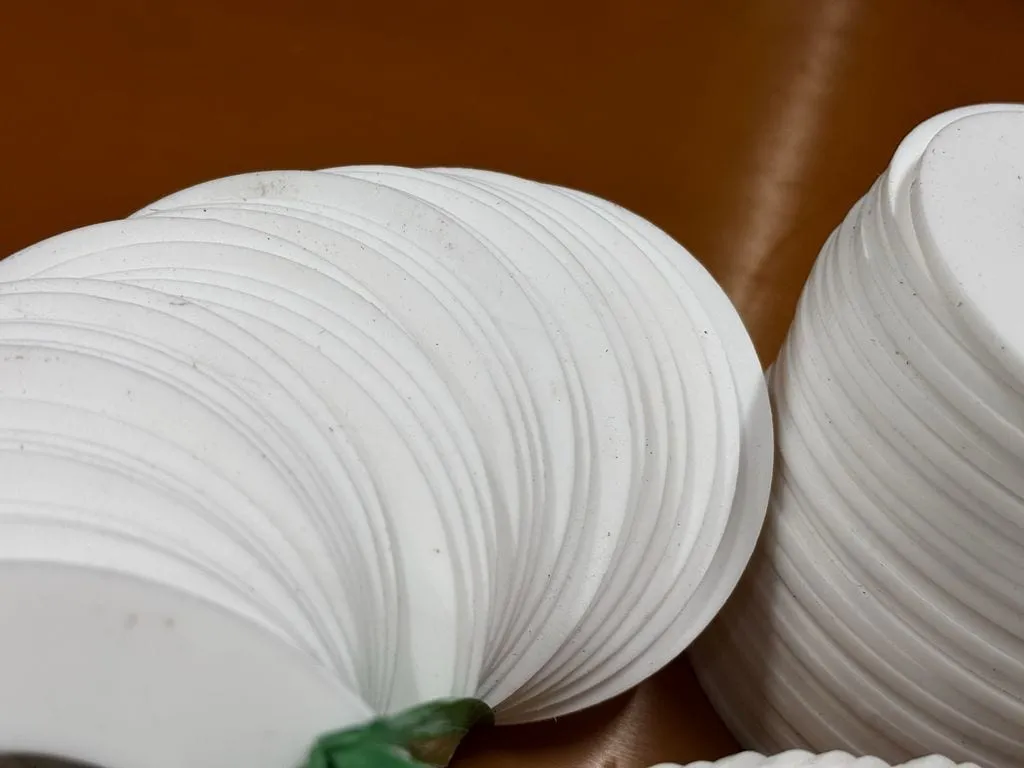

Giá gioăng DN15 báo theo kiểu vòng (phẳng trong tâm bu lông hoặc kín mặt có lỗ bu lông), độ dày 1,5mm và số lượng đặt. Vòng cắt theo mẫu cũ hay bản vẽ báo cùng cách.

Quy cách	Đơn vị	Giá
Gioăng DN15 vòng phẳng trong tâm bu lông, dày 1,5mm	cái	Báo giá theo cỡ và số lượng
Gioăng DN15 kín mặt có lỗ bu lông	cái	Báo giá theo cỡ và số lượng
Gioăng DN15 cắt theo mẫu cũ hoặc bản vẽ	cái	Báo giá theo cỡ và số lượng

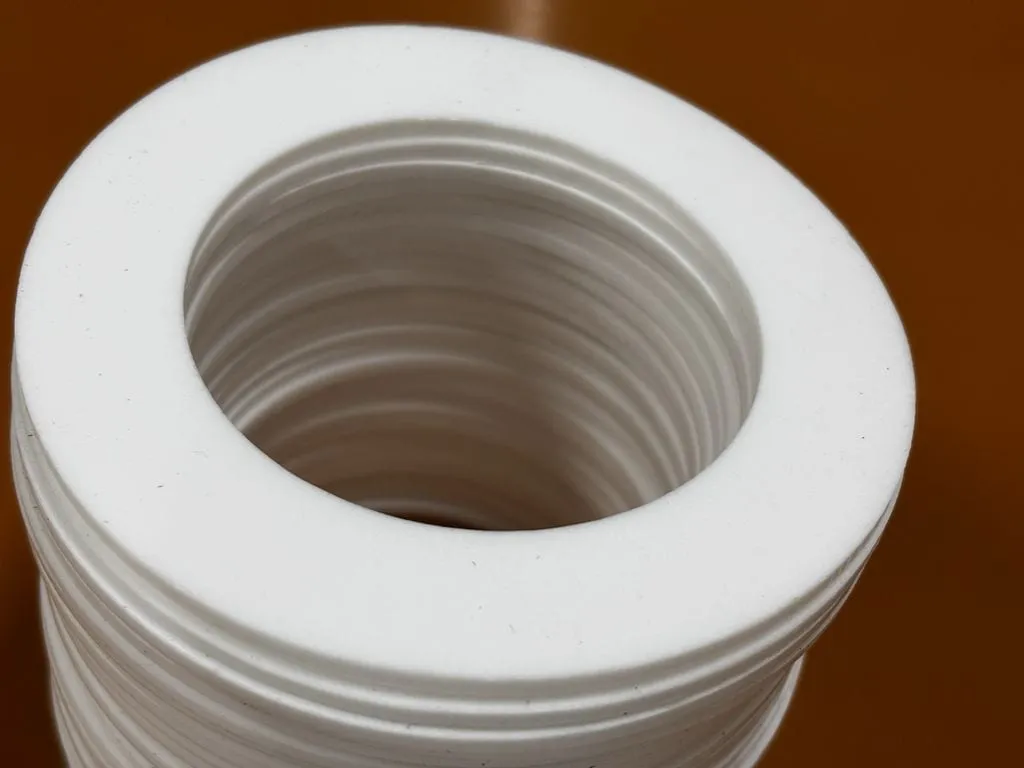

Đo bích để đặt đúng gioăng teflon DN15

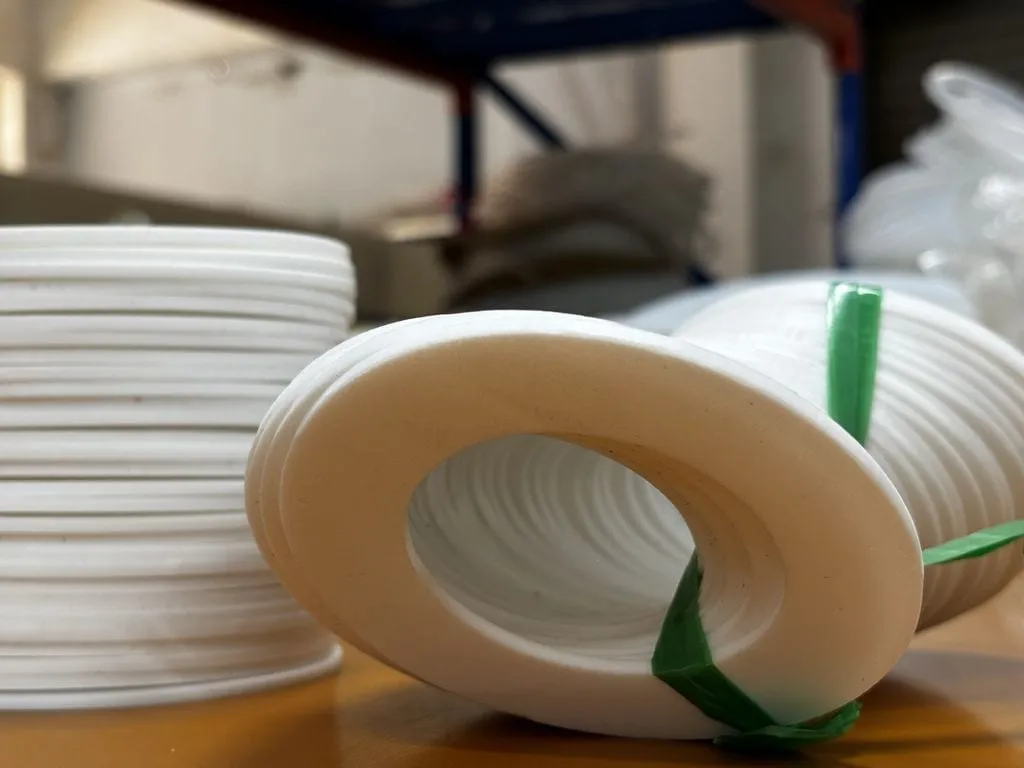

Đo đường kính trong của ống tại miệng bích và đường kính vòng tâm bu lông, rồi đọc xem bích thuộc JIS, ANSI hay PN. Cùng gọi DN15 nhưng đường kính ngoài vòng đệm có thể là 58mm, 47,6mm hoặc 50mm, nên chỉ ghi DN thì chưa đủ để cắt. Van nhỏ nối ren thay vì bích thì quấn teflon tape.

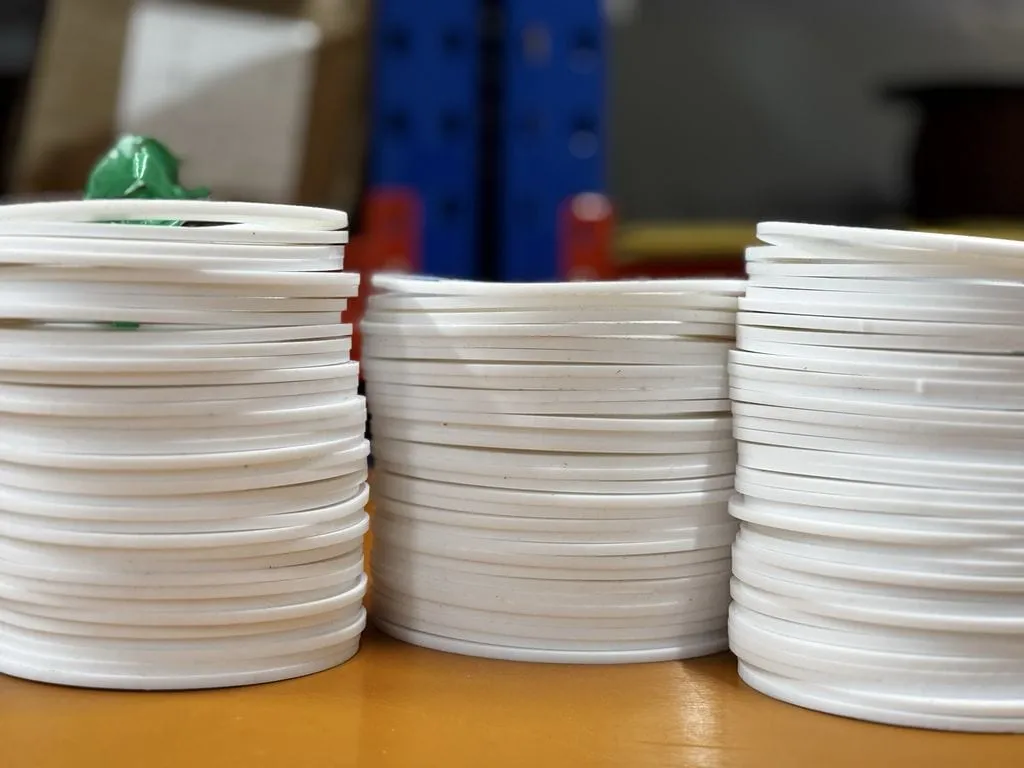

Cắt gioăng teflon DN15 bằng máy CNC theo yêu cầu

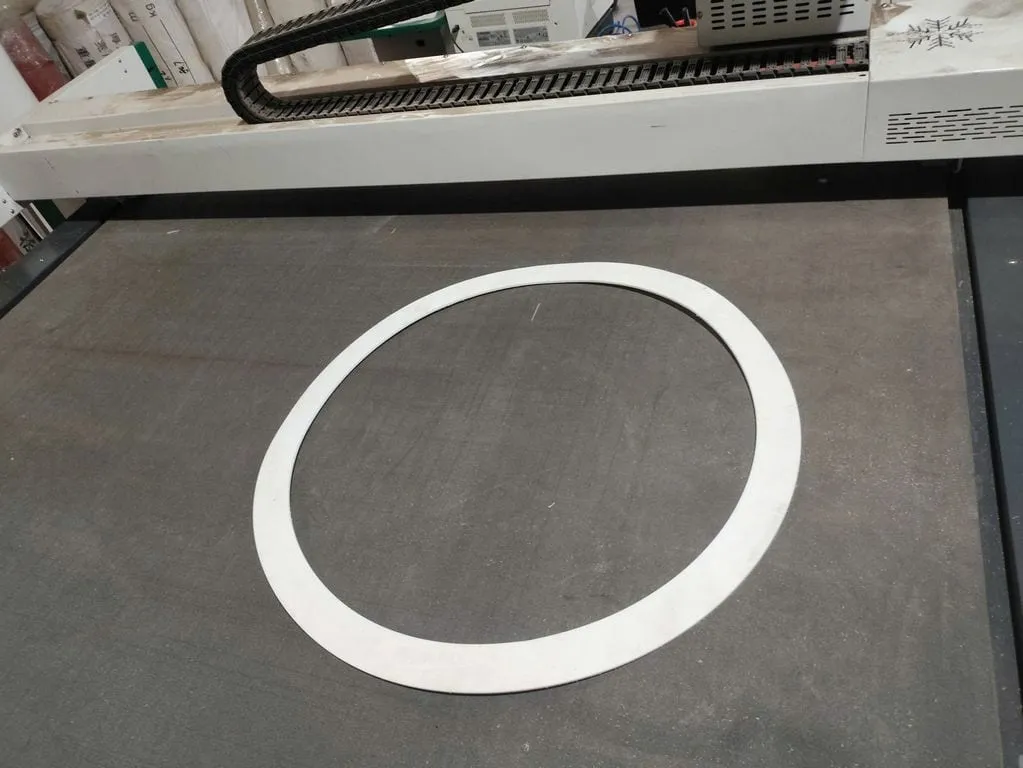

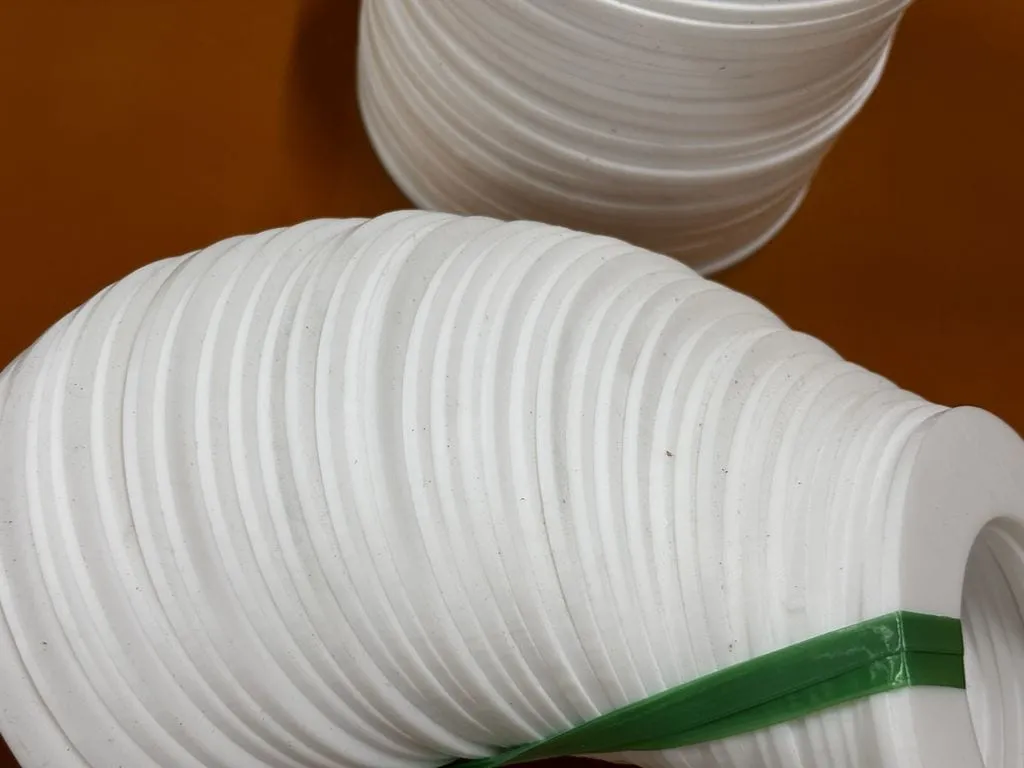

Máy CNC cắt vòng DN15 theo bản vẽ hoặc theo mẫu cũ, khoét luôn lỗ bu lông khi cần, dung sai ±0,3 đến 0,5mm. Phôi lấy từ tấm teflon 2mm của kho hoặc tấm 1,5mm đặt riêng. Bản vẽ, hoặc ảnh gioăng đặt cạnh thước, gửi qua Zalo là đủ để báo giá.

Câu hỏi thường gặp về gioăng teflon DN15
