Gioăng teflon DN150 (ron PTFE) theo JIS 10K, ANSI 150 và PN16

Ron teflon DN150, tức gioăng teflon DN150, là vòng PTFE nguyên sinh dày 3mm cho đường ống chính và cửa bồn. JIS 10K là 167x220mm; JIS 16K, 20K là 167x238mm; ANSI 150 là 168,3×222,3mm; PN16 là 169x218mm. Gioăng cỡ này hay cắt từ tấm 3mm.

Thông số kỹ thuật gioăng teflon DN150

Vòng DN150 cắt CNC từ tấm PTFE nguyên sinh dày 3mm của kho, làm việc liên tục từ -180 đến +260 độ C. Các số đo dựa trên JIS B 2404, ASME B16.21 và EN 1514-1, ghi trong bảng dưới.

Vật liệu	Tấm PTFE nguyên sinh cắt CNC thành vòng đệm
Nhiệt làm việc	-180 đến +260 độ C liên tục
JIS 10K (trong x ngoài)	167x220mm
JIS 16K, 20K	167x238mm
ANSI 150	168,3×222,3mm
PN16	169x218mm
Tiêu chuẩn tra kích thước	JIS B 2404, ASME B16.21, EN 1514-1
Độ dày hay đặt	3mm
Kiểu gioăng	Hai kiểu: vòng phẳng trong tâm bu lông, hoặc kín mặt có khoét lỗ bu lông theo bản vẽ
Chảy nguội	Mất dần lực ép; siết lại bu lông sau lần chạy nóng đầu tiên
Hoá chất	Chịu pH 0 đến 14; loại trừ kim loại kiềm nóng chảy và flo nguyên tố
Không dùng	Bích JIS 2K, 5K không thuộc phạm vi; trên 260 độ C liên tục dùng gioăng graphite
Tấm phôi	Cắt từ tấm teflon 3mm của kho
Dung sai cắt CNC	±0,3 đến 0,5mm
Giá	Báo giá theo cỡ và số lượng

Bảng tra kích thước gioăng teflon DN150 theo tiêu chuẩn bích

Khoảng cách giữa hai nhóm JIS ở DN150 lớn hơn hẳn các cỡ nhỏ: đường kính ngoài 220mm với JIS 10K nhưng 238mm với JIS 16K, 20K, cùng lỗ trong 167mm. ANSI 150 là 222,3mm, PN16 là 218mm. Kích thước bích đi kèm cỡ gioăng này được liệt kê trong bài tiêu chuẩn mặt bích JIS 10K.

DN	Nhóm	JIS 10K (trong x ngoài)	JIS 16K, 20K	ANSI 150	PN16
DN125	Cỡ liền kề	141×190	141×203	141,3×196,9	141×192
DN150	Cỡ này	167×220	167×238	168,3×222,3	169×218
DN200	Cỡ liền kề	218×270	218×283	219,1×279,4	220×273

Cỡ nhỏ hơn là gioăng teflon DN100 và gioăng teflon DN80; lên DN200 vòng ngoài 270mm ở JIS 10K. Cỡ khác xem trong bảng tra gioăng teflon theo DN.

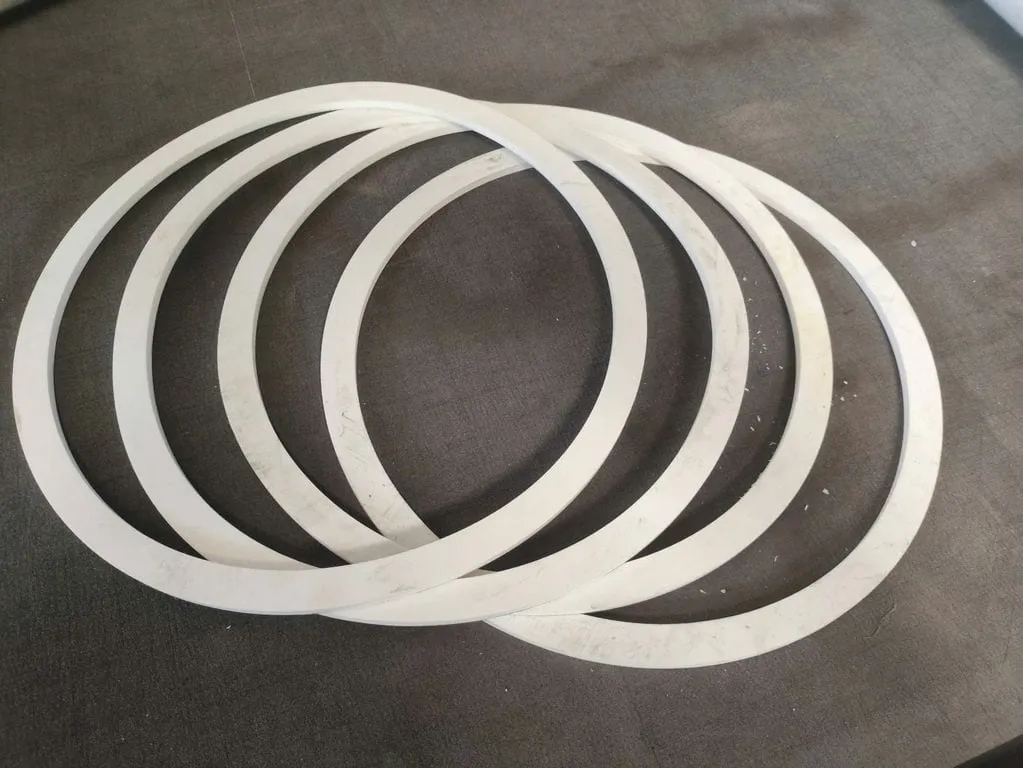

Gioăng teflon DN150 trên đường ống lớn

DN150 là cỡ của đường ống chính dẫn hoá chất, cửa nạp xả bồn và bích thiết bị lớn. Vòng có đường kính ngoài từ 218mm đến 222,3mm tuỳ tiêu chuẩn, đủ lớn để cần ghi rõ bích khi đặt.

PTFE chịu pH 0 đến 14, trừ kim loại kiềm nóng chảy và flo nguyên tố. Sau lần chạy nóng đầu tiên cần siết lại bu lông do chảy nguội; trên 260 độ C liên tục đổi sang gioăng graphite.

Bảng giá gioăng teflon DN150

Báo giá DN150 theo cỡ và số lượng, độ dày 3mm, không niêm yết cố định. Vòng phẳng trong tâm bu lông, vòng kín mặt có lỗ bu lông và vòng cắt theo mẫu cũ báo riêng từng loại.

Quy cách	Đơn vị	Giá
Gioăng DN150 vòng phẳng trong tâm bu lông, dày 3mm	cái	Báo giá theo cỡ và số lượng
Gioăng DN150 kín mặt có lỗ bu lông	cái	Báo giá theo cỡ và số lượng
Gioăng DN150 cắt theo mẫu cũ hoặc bản vẽ	cái	Báo giá theo cỡ và số lượng

Đo bích để đặt đúng gioăng teflon DN150

Đọc ký hiệu bích rồi đo lỗ trong ống và vòng tâm bu lông. Với DN150, JIS 16K, 20K có đường kính ngoài 238mm, rộng hơn JIS 10K (220mm) và cả ANSI 150 (222,3mm), nên không thể lấy vòng của tiêu chuẩn này lắp cho tiêu chuẩn kia.

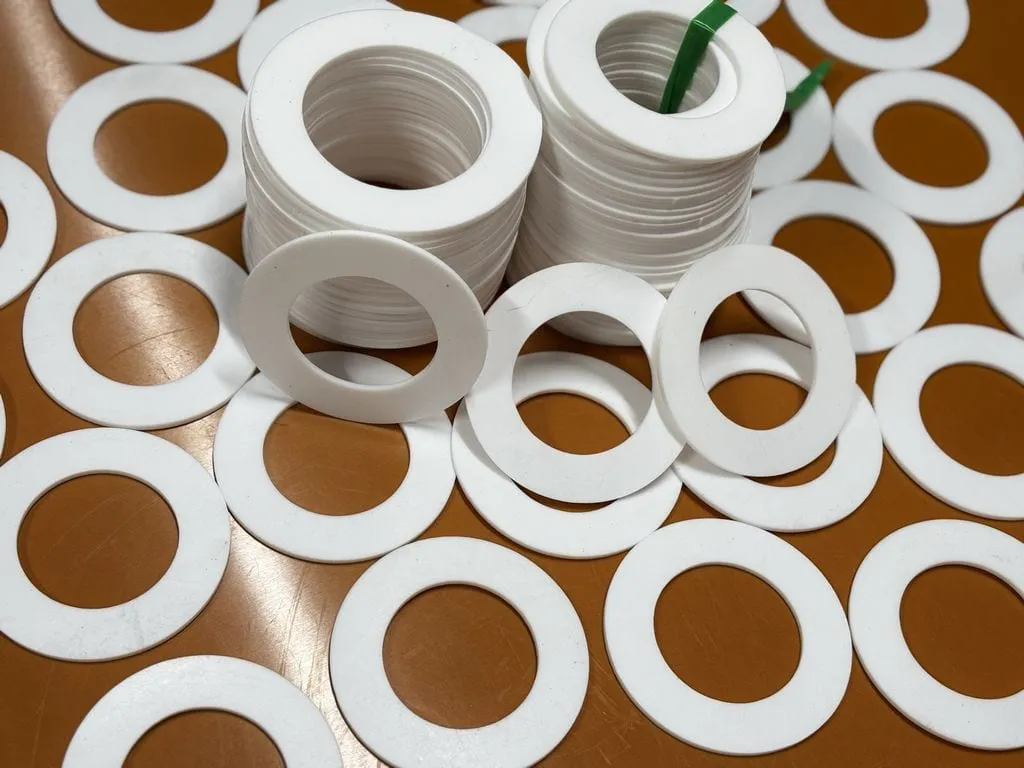

Cắt gioăng teflon DN150 bằng máy CNC theo yêu cầu

Máy CNC cắt vòng DN150 theo bản vẽ hoặc mẫu cũ từ tấm teflon 3mm, khoét lỗ bu lông, dung sai ±0,3 đến 0,5mm. Bản vẽ hoặc ảnh có thước gửi qua Zalo, kèm số lượng vòng.
